ISP Direct Realme C31 RMX3501 RMX3503 merupakan solusi penting bagi teknisi untuk
menangani masalah seperti bootloop, deadboot, lupa pola, dan gagal
flash normal. Berbeda dengan seri Realme sebelumnya yang masih
menggunakan eMMC, Realme C31 sudah memakai UFS BGA153 sehingga metode
ISP yang digunakan membutuhkan titik jalur khusus UFS.
Dengan metode ISP Direct, proses baca dan tulis data UFS dapat dilakukan
tanpa melepas IC, sehingga lebih aman dan efisien selama jalur masih
dalam kondisi normal.
Assalamualaikum warahmatullahi wabarakatuh,
Salam RXTX – Nothing Newbie & Expert 🔧📶
Spesifikasi Storage Realme C31
- Tipe Storage: UFS
- Package: BGA153
- Metode Akses: ISP Direct (UFS ISP)
- Tool Umum: F64 Box, Easy JTAG Plus, MipiTester, Medusa (support UFS)
Fungsi ISP Direct Realme C31
ISP UFS pada Realme C31 biasanya digunakan untuk:
- Unbrick / perbaikan deadboot
- Bypass lupa pola / password
- Backup & restore UFS
- Perbaikan error software berat
- Flash partisi tertentu tanpa bongkar IC

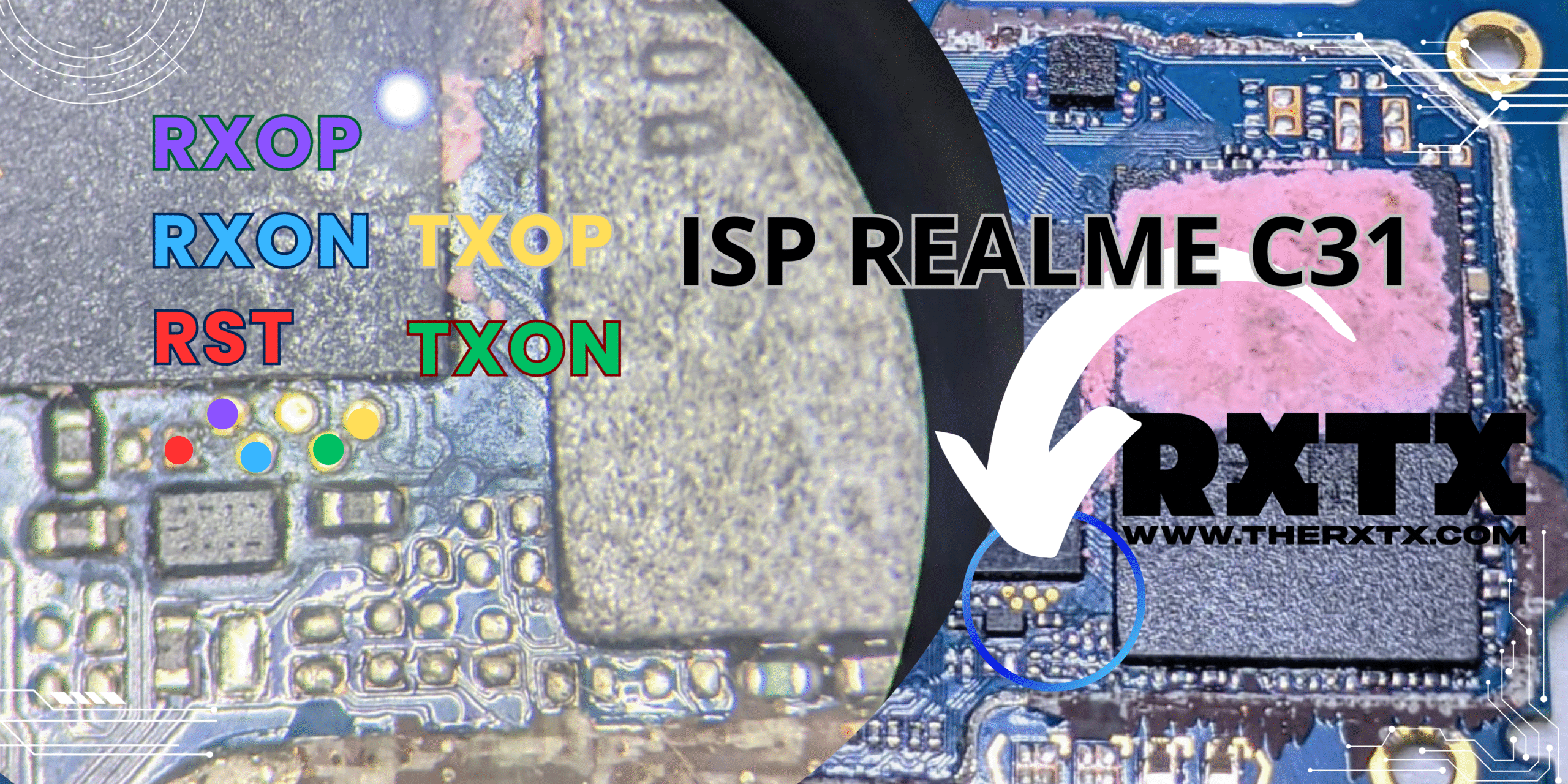

Jalur ISP Direct Realme C31 (UFS BGA153)
Pada UFS, jalur yang digunakan bukan CMD & DAT seperti eMMC, melainkan jalur diferensial:
- RXON → Receive Data (–)
- RXOP → Receive Data (+)
- TXON → Transmit Data (–)
- TXOP → Transmit Data (+)
- GND → Ground
- RST → Reset UFS
📌 Jalur ini biasanya berada di sekitar IC UFS atau test pad terdekat di PCB.
Cara Melakukan ISP Direct Realme C31
1. Persiapan
- Matikan HP
- Lepas baterai (jika memungkinkan)
- Siapkan kabel ISP UFS (pendek & rapi)
2. Sambungkan Jalur ISP
Hubungkan:
- RXON → RX– tool
- RXOP → RX+ tool
- TXON → TX– tool
- TXOP → TX+ tool
- GND → Ground
- RST → Reset (jika diperlukan tool)
⚠️ Pastikan polaritas tidak tertukar.
3. Jalankan Tool
- Buka software UFI / Easy JTAG / F64 / MipiTester
- Pilih UFS
- Klik Identify / Detect UFS
- Jika terbaca, lanjutkan proses (backup, format, flash, dll)
Kendala Umum & Solusinya
❌ UFS tidak terbaca
- Cek ulang RX/TX tertukar
- Pastikan GND kuat
- Coba sambungkan jalur RST
❌ Detect gagal
- Jalur terlalu panjang
- Jalur RX/TX putus
- Tegangan tidak stabil
✔️ Solusi
- Pendekkan kabel
- Ukur jalur dengan multitester
- Pastikan PCB bersih dari oksidasi
Catatan Penting untuk Teknisi
⚠️ ISP UFS lebih sensitif dibanding eMMC
⚠️ Jangan gunakan kabel panjang
⚠️ Hindari panas berlebih di area UFS
⚠️ Salah jalur bisa menyebabkan UFS mati total
Kesimpulan
Realme C31 menggunakan UFS BGA153, sehingga metode ISP yang digunakan adalah ISP Direct UFS dengan jalur diferensial RX/TX. Dengan penyambungan yang benar dan tool yang kompatibel, proses perbaikan dapat dilakukan tanpa melepas IC, lebih cepat dan aman.
Buat kawan-kawan teknisi yang butuh dump Realme C31 RMX3501 Unisoc, referensinya bisa dicek di halaman berikut
Dump XML Unisoc Realme C31 RMX3501
Salam RXTX – Pahami UFS-nya, bukan asal colok 🔧📡
