ISP Direct Samsung A336B adalah metode perbaikan UFS Samsung A336B tanpa melepas IC dari motherboard dengan memanfaatkan jalur RXON, RXOP, TXON, dan TXOP. Metode ini memungkinkan teknisi melakukan proses read, write, backup, dan repair UFS secara langsung dengan risiko lebih minim dibandingkan metode angkat IC.
Metode ISP Direct Samsung A336B banyak digunakan untuk menangani kasus bootloop, mati total, dan gagal flash, terutama ketika perangkat tidak bisa diproses melalui metode flashing normal. Selama jalur UFS masih dalam kondisi baik, teknik ini menjadi solusi yang lebih aman dan efisien bagi teknisi.
Apa Itu ISP Direct UFS?
ISP Direct UFS adalah teknik akses langsung ke IC UFS melalui jalur komunikasi RX (Receive) dan TX (Transmit) pada PCB. Berbeda dengan eMMC yang menggunakan CMD dan DAT, UFS bekerja dengan jalur diferensial berkecepatan tinggi:
- RXON / RXOP
- TXON / TXOP
Metode ini sangat cocok untuk perangkat Samsung generasi baru yang sudah menggunakan UFS.
Fungsi ISP Direct Samsung A336B
ISP Direct UFS pada Samsung A336B digunakan untuk:
- 🔧 Mengatasi mati total (deadboot)
- 🔁 Bootloop / stuck logo
- ❌ Gagal flash via Odin
- ♻️ Unbrick Samsung A336B
- 💾 Backup & restore UFS
- 🔐 Perbaikan software corruption ringan

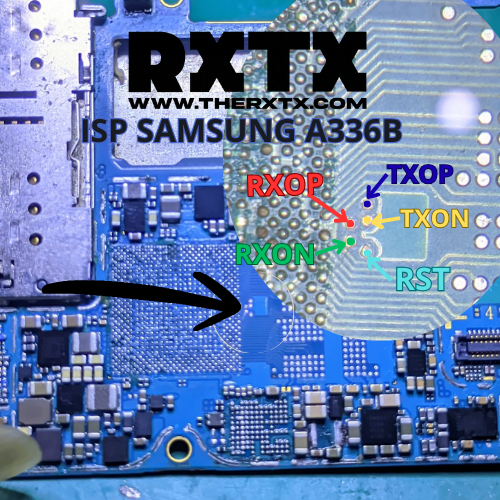

Titik Jumper ISP UFS Samsung A336B
Titik jumper utama yang digunakan:
- RXON → Receive Data (-)
- RXOP → Receive Data (+)
- TXON → Transmit Data (-)
- TXOP → Transmit Data (+)
- GND → Ground
- RST → Reset
⚠️ Posisi titik jumper dapat berbeda tergantung revisi PCB. Selalu cek jalur dengan multitester sebelum penyolderan.
Alat yang Dibutuhkan
- Easy JTAG Plus / UFI Box / F64 / Medusa Pro / Hydra Tool
- Kabel jumper UFS
- Multitester digital
- Mikroskop / kaca pembesar
- PC atau laptop dengan driver lengkap
Langkah Singkat ISP Direct Samsung A336B
- Matikan perangkat dan lepaskan baterai (jika memungkinkan)
- Bongkar casing dan buka shield motherboard
- Temukan titik RXON, RXOP, TXON, TXOP
- Sambungkan jumper ke box UFS
- Hubungkan box ke PC
- Lakukan Detect / Read / Write / Repair UFS
- Setelah selesai, lepas jumper dan rakit kembali HP
Kelebihan ISP Direct UFS
✅ Tanpa angkat IC
✅ Risiko kerusakan PCB lebih kecil
✅ Proses cepat dan efisien
✅ Cocok untuk deadboot & gagal flash
✅ Solusi profesional teknisi
Catatan & Risiko
⚠️ Salah jalur RX/TX menyebabkan UFS tidak terdeteksi
⚠️ Tegangan tidak sesuai berisiko merusak IC
⚠️ Wajib solder rapi dan stabil
⚠️ Disarankan backup data jika masih terbaca
Perangkat ini menggunakan teknologi UFS yang umum dipakai pada smartphone Samsung modern. Informasi resmi perangkat dapat dilihat melalui situs resmi Samsung.
Metode ISP Direct Samsung A336B UFS adalah solusi efektif dan aman untuk perbaikan software berat tanpa bongkar IC. Dengan pemahaman jalur RXON, RXOP, TXON, TXOP serta alat yang tepat, proses perbaikan bisa dilakukan lebih cepat dan profesional.
Salam RXTX – Berbagi solusi, bukan sekadar teori. 🔧
Semoga bermanfaat dan membantu rekan-rekan teknisi. 🙏
