Jalur WiFi dan Bluetooth Oppo A53 CPH2127 sering menjadi penyebab masalah WiFi
dan Bluetooth tidak bisa ON, abu-abu (greyed out), atau tidak terdeteksi.
Pada banyak kasus lapangan, kerusakan ini kerap disangka berasal dari IC
WiFi, padahal penyebab utamanya justru berada pada jalur komunikasi dari
IC WiFi menuju CPU yang putus di area bawah kaleng (shield RF).
Gambaran Jalur WiFi Dan Bluetooth Oppo A53
Secara umum, jalur WiFi dan Bluetooth Oppo A53 terbagi menjadi dua bagian utama:
- Jalur RF (Sinyal Antena)
IC WiFi → Filter RF → Antena - Jalur Data & Kontrol ke CPU
IC WiFi → Jalur Data → CPU (AP)
Artikel ini fokus pada jalur kedua, karena paling sering putus dan sering salah diagnosa.
Lokasi Jalur yang Sering Bermasalah
- Berada di bawah kaleng (shield) IC WiFi
- Tepat di sekitar pad kaki IC WiFi
- Jalur sangat halus dan pendek
- Biasanya langsung mengarah ke area CPU
Gejala Jika Jalur WiFi Dan Bluetooth Oppo A53 ke CPU Putus
Ciri-ciri yang sering ditemui:
- ❌ WiFi tidak bisa ON
- ❌ Bluetooth tidak bisa ON
- ⚠️ Menu WiFi/Bluetooth abu-abu
- 📵 Tidak ada MAC Address
- ✔️ Antena dan fleksibel normal
- ✔️ IC WiFi secara fisik masih bagus
➡️ Ini indikasi kuat jalur data ke CPU terputus, bukan IC rusak.
Penyebab Umum Jalur Putus
- 🔥 Panas berlebih saat buka kaleng
- 💧 Korosi ringan akibat air
- 🪛 Tergores cutter saat bersih lem
- 🔁 Bekas servis sebelumnya
- 📉 PCB terangkat saat IC dilepas
Cara Cek Jalur WiFi Dan Bluetooth Oppo A53 yang Benar (Metode Teknisi)
1. Angkat IC WiFi Terlebih Dahulu
- Lepas IC WiFi dengan hot air stabil
- Jangan langsung mengganti IC
- Bersihkan sisa timah di PCB
2. Identifikasi Kaki IC yang Menuju CPU
- Fokus pada pad:
- Jalur data
- Jalur enable / control
- Biasanya pad ini menuju langsung ke area CPU
3. Ukur Jalur Menggunakan Multitester
- Gunakan multitester mode buzzer
- Ukur:
- Pad kaki IC WiFi → jalur lanjutan
- Hasil:
- ❌ Tidak nyambung → jalur putus
- ✔️ Nyambung → jalur aman
📌 Dalam banyak kasus, jalur inilah yang putus.
4. Lakukan Jumper Jalur
Jika jalur terbukti putus:
- Gunakan kabel jumper sangat tipis
- Sambungkan:
- Pad IC WiFi → jalur menuju CPU terdekat
- Pastikan:
- Jalur pendek
- Lurus
- Tidak menyilang jalur lain
5. Pasang Kembali IC WiFi
- Reball IC jika perlu
- Pasang kembali IC ke PCB
- Lakukan pengecekan:
- WiFi bisa ON
- Bluetooth aktif
- Sinyal normal

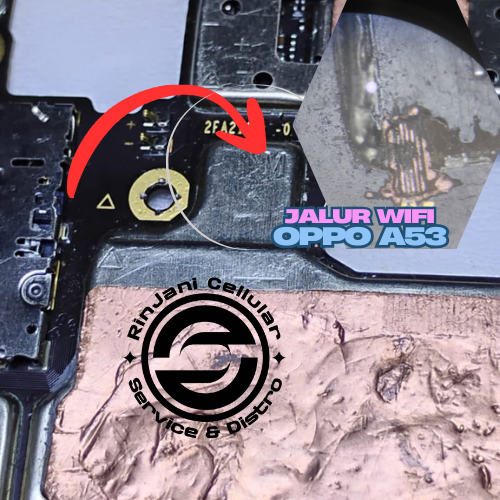

Gambar Jalur WiFi Dan Bluetooth Oppo A53
Catatan Penting
⚠️ Jalur ini bukan jalur antena
⚠️ Salah jumper bisa menyebabkan WiFi hilang total
⚠️ Disarankan hanya untuk teknisi berpengalaman
⚠️ Jangan langsung vonis IC rusak sebelum cek jalur
Referensi Teknis
Untuk pemahaman arsitektur WiFi dan Bluetooth pada perangkat mobile, silakan kunjungi dokumentasi resmi berikut:
Qualcomm Official WebsiteKesimpulan
Pada Oppo A53, masalah WiFi dan Bluetooth sering disebabkan oleh jalur komunikasi dari IC WiFi ke CPU yang putus, terutama di area bawah kaleng. Dengan mengangkat IC WiFi dan mengukur kaki IC yang menuju CPU, kerusakan dapat ditemukan dan diperbaiki dengan jumper presisi, tanpa harus mengganti IC.
Salam RXTX – Bukan IC-nya yang mati, tapi jalurnya yang terputus 🔧📡
