Jalur WiFi dan Bluetooth Samsung A127 / M127 sering menjadi penyebab
masalah WiFi dan Bluetooth tidak bisa ON, abu-abu (greyed out), atau
sinyal sangat lemah. Pada banyak kasus lapangan, kerusakan ini kerap
disangka berasal dari IC WiFi, padahal penyebab utamanya justru jalur
WiFi dan Bluetooth yang putus, terutama di area dekat konektor SIM card
menuju CPU.
Jalur pada area ini sangat tipis dan sensitif terhadap panas, air, serta
bekas bongkar servis.
Assalamualaikum warahmatullahi wabarakatuh,
Salam RXTX – Nothing Newbie & Expert 🔧📶
Gambaran Jalur WiFi dan Bluetooth Samsung A127 / M127
Secara umum, jalur WiFi dan Bluetooth terbagi menjadi dua bagian utama:
1️⃣ Jalur RF (Sinyal Antena)
IC WiFi → Filter / Matching RF → Jalur Antena → Antena Fleksibel
2️⃣ Jalur Data & Kontrol ke CPU
IC WiFi → Jalur Data / Enable → CPU (AP)
Artikel ini fokus pada jalur kedua, karena paling sering putus dan sering salah diagnosa.
Gejala Jika Jalur WiFi dan Bluetooth Samsung A127 / M127 ke CPU Putus
Ciri-ciri yang sering ditemui:
- ❌ WiFi tidak bisa ON
- ❌ Bluetooth tidak bisa ON
- ⚠️ Menu WiFi/Bluetooth abu-abu
- 📵 MAC Address tidak muncul
- ✔️ Antena dan fleksibel normal
- ✔️ IC WiFi secara fisik masih bagus
➡️ Ini indikasi kuat jalur data ke CPU terputus, bukan IC WiFi rusak.
Penyebab Umum Jalur Putus
- 🔥 Panas berlebih saat melepas kaleng
- 💧 Korosi ringan akibat air
- 🪛 Tergores cutter saat bersih lem
- 🔁 Bekas servis sebelumnya
- 📉 PCB terangkat saat IC WiFi dilepas
Lokasi Jalur WiFi dan Bluetooth Samsung A127 / M127 yang Paling Sering Bermasalah
- Di dekat konektor SIM Card
- Sekitar pad kaki IC WiFi
- Jalur pendek, sangat halus
- Mengarah langsung ke area CPU

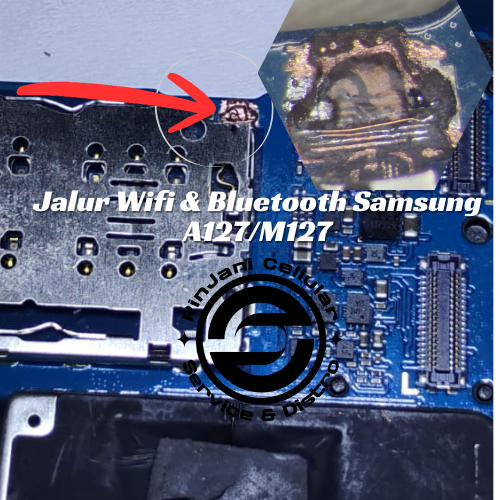

Jalur Putus di Area Konektor SIM (Kasus Paling Sering)
Cara Cek Jalur WiFi dan Bluetooth Samsung A127 / M127
1️⃣ Angkat IC WiFi Terlebih Dahulu
- Lepas IC WiFi dengan hot air stabil
- Jangan langsung mengganti IC
- Bersihkan sisa timah pada PCB
2️⃣ Identifikasi Kaki IC yang Menuju CPU Dengan Bitmap
Fokus pada pad:
- Jalur data
- Jalur enable / control
Biasanya pad ini langsung menuju ke area CPU.
3️⃣ Ukur Jalur Menggunakan Multitester
- Gunakan multitester mode buzzer / continuity
- Ukur:
- Pad kaki IC WiFi → Ukur jalur ke CPU
Hasil:
- ❌ Tidak nyambung → jalur putus
- ✔️ Nyambung → jalur masih aman
📌 Dalam banyak kasus, jalur inilah yang bermasalah.
4️⃣ Lakukan Jumper Jalur WiFi dan Bluetooth Samsung A127 / M127
Jika jalur terbukti putus:
- Gunakan kabel jumper sangat tipis
- Sambungkan:
- Pad IC WiFi → jalur menuju CPU terdekat
- Pastikan:
- Jalur pendek
- Lurus
- Tidak menyilang jalur lain
5️⃣ Pasang Kembali IC WiFi
- Reball IC jika diperlukan
- Pasang kembali IC ke PCB
- Lakukan pengecekan:
- WiFi bisa ON
- Bluetooth aktif
- Sinyal normal
Catatan Penting
⚠️ Jalur ini bukan jalur antena
⚠️ Salah jumper bisa membuat WiFi & BT mati total
⚠️ Disarankan hanya untuk teknisi berpengalaman
⚠️ Jangan langsung vonis IC rusak sebelum cek jalur
Referensi Teknis
Untuk referensi arsitektur WiFi dan Bluetooth pada perangkat mobile, dapat membaca dokumentasi resmi berikut:
Samsung Official WebsiteKesimpulan
Pada Samsung A127 / M127, kerusakan WiFi dan Bluetooth lebih sering disebabkan oleh jalur komunikasi IC WiFi ke CPU yang putus, terutama di area bawah kaleng. Dengan mengangkat IC WiFi dan mengukur kaki IC yang menuju CPU, kerusakan bisa ditemukan dan diperbaiki menggunakan jumper presisi, tanpa perlu mengganti IC.
Salam RXTX – Jalur kecil yang sering diremehkan, tapi efeknya besar 🔧📡
