ISP Pinout Oppo A3 4G CPH2669 adalah metode teknisi untuk mengakses memori internal (eMMC/UFS) secara langsung tanpa melepas IC. Teknik ini biasanya digunakan untuk mengatasi kasus mati total, bootloop, lupa pola, atau FRP lock.
Dengan menggunakan metode ISP (In-System Programming), kamu bisa melakukan flashing, backup, restore, hingga repair partisi langsung dari jalur hardware.
- “Metode ISP (In-System Programming) adalah teknik yang umum digunakan teknisi profesional untuk akses eMMC secara langsung (sumber: XDA Developers).”

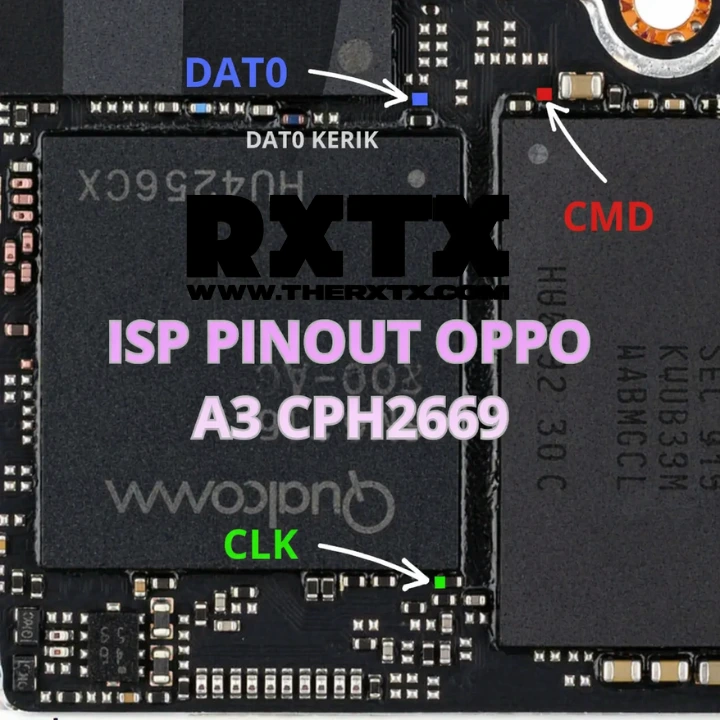

Gambar ISP Pinout Oppo A3 4G CPH2669
Keterangan Jalur pada Gambar ISP Pinout Oppo A3 4G CPH2669
Berikut arti titik yang ditunjukkan:
- 🔵 DAT0 (Data Line)
Jalur utama transfer data antara eMMC dan tool
➜ Wajib tersambung agar device terbaca - 🔴 CMD (Command Line)
Jalur perintah komunikasi
➜ Mengatur instruksi read/write - 🟢 CLK (Clock Line)
Jalur sinkronisasi data
➜ Sangat sensitif, harus stabil - ⚠️ DAT0 Kerik
Artinya jalur harus dikikis (scrap) sedikit agar bisa disolder
➜ Hati-hati jangan terlalu dalam
Posisi IC pada Board
- IC kiri adalah CPU (Qualcomm)
- IC kanan adalah Ram
- IC atas adalah eMMC
Jalur ISP berada di sekitar IC eMMC, jadi fokus pengerjaan ada di area tersebut.
Fungsi ISP Pinout Oppo A3 4G CPH2669
ISP digunakan untuk:
- Mengatasi mati total (dead boot)
- Memperbaiki bootloop / stuck logo
- Bypass FRP (akun Google)
- Repair partisi rusak
- Backup dan restore firmware
Tools yang Dibutuhkan
Untuk melakukan ISP, siapkan alat berikut:
- UFI Box / Easy JTAG / F64
- Kabel jumper halus
- Solder dan flux
- Multimeter
- Pinset dan mikroskop (opsional tapi disarankan)
Cara Pasang ISP Pinout
- Lepas baterai terlebih dahulu (wajib)
- Bersihkan area jalur ISP
- Solder kabel ke jalur:
- CMD
- CLK
- DAT0
- GND (ground bisa ambil dari body)
- Cek jalur menggunakan multimeter
- Hubungkan ke tool (UFI / Easy JTAG)
- Klik detect eMMC
- Lakukan proses repair seperti read, write, atau reset
- Agar hasil lebih maksimal, disarankan menggunakan Dump Oppo A3 CPH2669 Full eMMC (Tested) – Solusi Mati Total & Bootloop yang sesuai tipe.
Tips Khusus Berdasarkan Gambar Ini
✅ Jalur CLK di bawah → Resistor rawan putus
✅ CMD dekat IC → hati-hati short
✅ DAT0 perlu kerik → pastikan bersih
💡 Saran RXTX:
- Gunakan lem UV setelah solder biar kuat
- Jangan pakai kabel panjang (signal drop)
Kelebihan Metode ISP
- Tidak perlu angkat IC
- Lebih cepat dibanding reball
- Bisa backup data penting
- Solusi untuk kerusakan berat
Kekurangan ISP
- Risiko short jika salah jalur
- Butuh alat khusus
- Membutuhkan skill solder yang baik
Kesimpulan
Dari gambar ini, ISP Pinout Oppo A3 4G CPH2669 tergolong mudah karena hanya butuh 3 jalur utama (CMD, CLK, DAT0). Namun tetap perlu ketelitian terutama di bagian DAT0 kerik dan CLK yang sensitif.
