ISP Pinout Oppo A3 Pro 5G CPH2639 adalah titik jalur koneksi langsung ke IC UFS (Universal Flash Storage) yang digunakan untuk proses perbaikan tingkat lanjut seperti bypass FRP, dump firmware, hingga memperbaiki kondisi dead boot.
Metode ISP memungkinkan teknisi mengakses storage tanpa harus melepas IC, sehingga proses repair lebih cepat dan minim risiko. Teknik ini umum digunakan menggunakan tool seperti UFI, Easy JTAG, atau Medusa Pro.

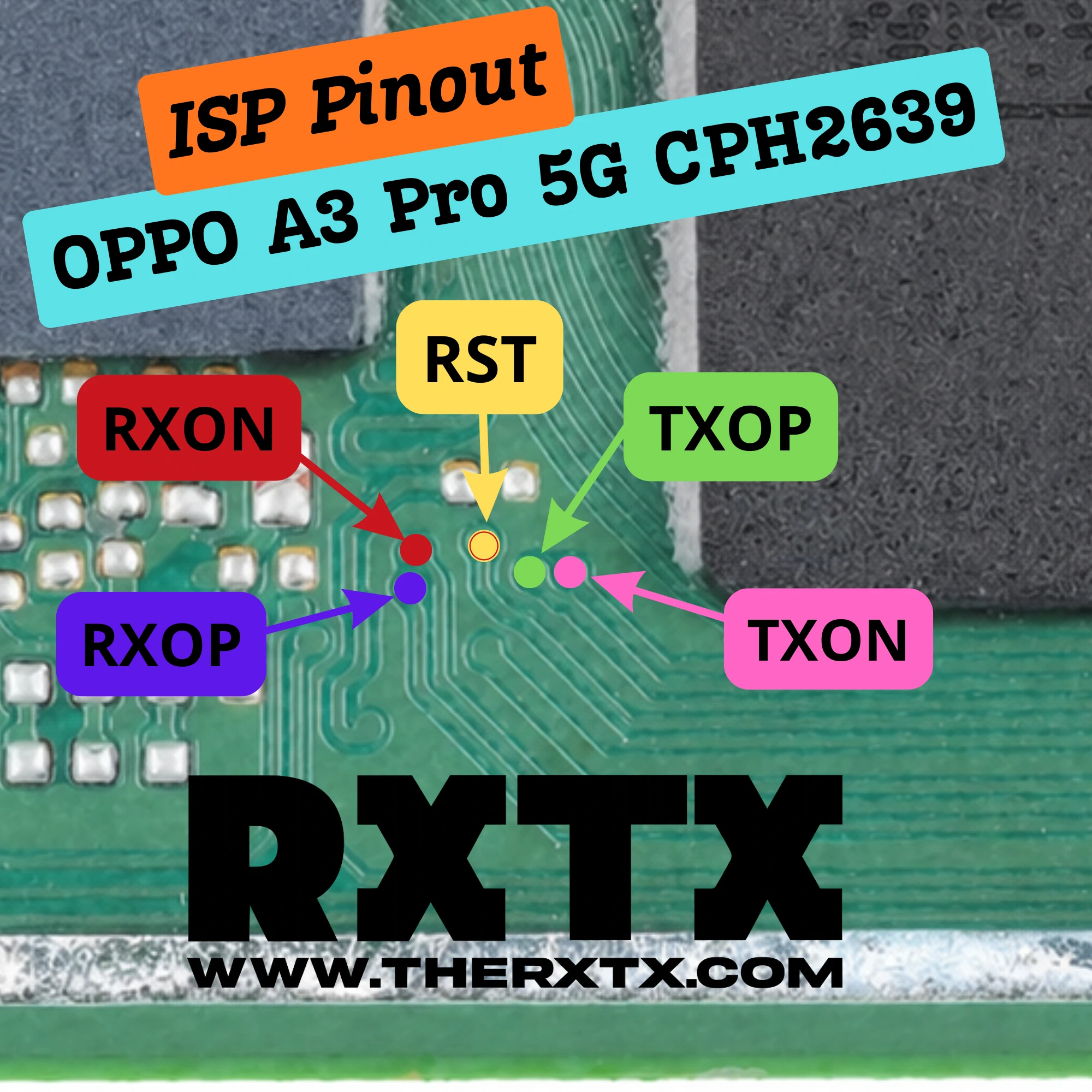

📍 Letak ISP Pinout Oppo A3 Pro 5G CPH2639 (UFS)
Berikut adalah titik ISP berdasarkan board Oppo A3 Pro 5G:
🧩 Keterangan ISP Pinout Oppo A3 Pro 5G CPH2639
Berdasarkan gambar, berikut fungsi tiap titik:
- RXON → Receive Enable
- RXOP → Receive Data Positive
- TXOP → Transmit Data Positive
- TXON → Transmit Enable
- RST → Reset UFS
📌 Ini adalah jalur komunikasi langsung ke IC UFS (bukan eMMC)
⚙️ Fungsi ISP Pinout
ISP pada Oppo A3 Pro 5G digunakan untuk:
- Mengatasi HP mati total (dead boot)
- Bypass FRP (Factory Reset Protection)
- Dump / backup firmware full UFS
- Repair partisi (userdata, system, dll)
- Unlock device tanpa fastboot
🔧 Tools yang Digunakan
Untuk menggunakan ISP UFS, kamu bisa pakai:
- UFI Box
- Easy JTAG Plus
- Medusa Pro
📲 Cara Menggunakan ISP UFS
- Bongkar HP Oppo A3 Pro 5G
- Buka shielding IC UFS
- Temukan titik sesuai gambar
- Hubungkan kabel ISP ke pin:
- RXON
- RXOP
- TXOP
- TXON
- RST
- Sambungkan ke tool (UFI UFS / Easy JTAG Plus / F64 /MipiTester)
- Lakukan proses:
- Identify UFS
- Read / Write
- Reset FRP
⚠️ Catatan Penting
- Gunakan mikroskop agar lebih presisi
- Hindari short antar jalur
- Gunakan arus stabil
- Pastikan koneksi kuat (pakai flux)
🔄 ISP vs Test Point
| ISP (UFS) | Test Point |
|---|---|
| Direct ke UFS | Masuk mode EDL |
| Bisa dump full | Hanya flash |
| Lebih kompleks | Lebih mudah |
🔗 Link Terkait
👉 Baca juga:
- Kumpulan ISP Pinout Oppo Terlengkap (eMMC & UFS)
- Test Point Oppo Terbaru
- Kumpulan Lengkap File Dump Oppo 2025 – Tested
🚀 Kesimpulan
ISP Pinout Oppo A3 Pro 5G CPH2639 (UFS) adalah solusi terbaik untuk perbaikan berat seperti dead boot dan kerusakan sistem yang tidak bisa ditangani dengan metode biasa.
Dengan akses langsung ke UFS, teknisi bisa melakukan repair secara menyeluruh dan lebih profesional.
💡 Tips RXTX
- Gunakan kabel pendek (biar stabil)
- Jangan langsung write tanpa backup
- Pastikan driver tool sudah benar
