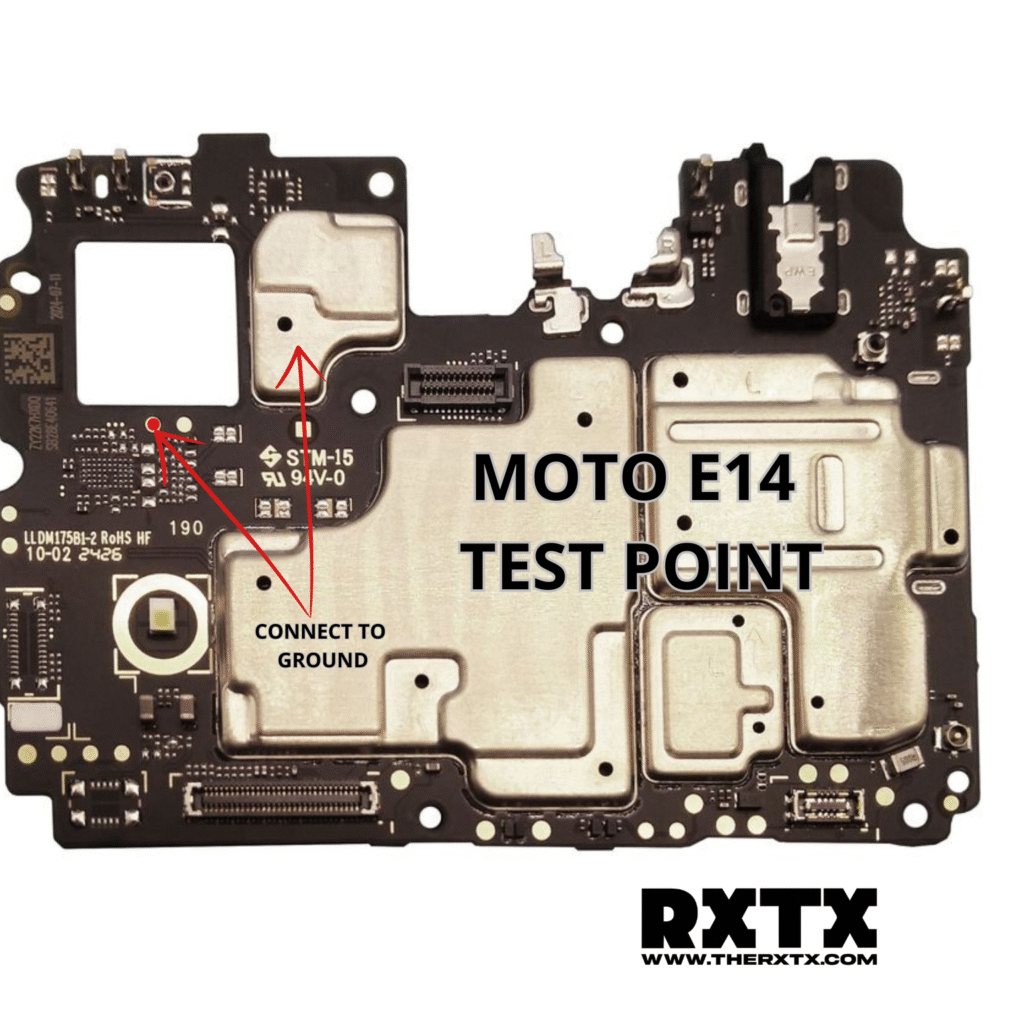

👉 Hubungkan pin yang ditandai dengan ground (lihat gambar) menggunakan pinset saat USB dicolokkan ke PC.
Motorola Moto E14 Test Point adalah titik khusus pada motherboard yang digunakan untuk memaksa perangkat masuk ke mode EDL / Diag Unisoc (SPRD Download Mode). Metode ini sering digunakan oleh teknisi ketika perangkat mengalami kerusakan software berat seperti bootloop, stuck logo, FRP lock, atau mati total sehingga tidak bisa masuk ke mode flashing secara normal.
Motorola Moto E14 menggunakan chipset Unisoc (SPRD) sehingga proses flashing biasanya dilakukan melalui SPD Research Tool, Upgrade Tool, atau tool profesional seperti Unlock Tool dan Pandora Box. Dengan melakukan short pada test point, perangkat akan langsung terdeteksi oleh komputer sebagai Unisoc Download Mode.
Apa Itu Test Point Moto E14
Test Point adalah jalur kecil pada PCB motherboard yang jika di-short ke ground saat kabel USB terhubung ke komputer akan memaksa chipset masuk ke mode emergency download.
Pada perangkat Motorola Moto E14 (XT2421 series), test point ini biasanya digunakan untuk:
- Mengatasi bootloop atau stuck logo
- Menghidupkan kembali HP mati total (dead boot)
- Remove FRP Motorola
- Flash firmware ketika tidak bisa masuk fastboot
- Repair perangkat setelah salah flash
Fungsi Mode EDL / Diag SPRD
Ketika test point berhasil dilakukan, perangkat akan terdeteksi di komputer sebagai:
Unisoc Download Mode
SPD Diag / Spreadtrum Port
Mode ini memungkinkan teknisi untuk melakukan berbagai proses perbaikan seperti:
- Flash firmware PAC / XML
- Repair partisi sistem
- Reset FRP
- Backup dan restore partisi
- Perbaikan software setelah brick
Tips Penting Saat Melakukan Test Point
⚠️ Agar proses aman, perhatikan hal berikut:
- Gunakan firmware sesuai model Moto E14 (XT2421)
- Jangan terlalu lama men-short test point
- Pastikan driver Unisoc / SPD sudah terpasang
- Gunakan pinset dengan hati-hati agar tidak menyentuh komponen lain
Kesimpulan
Motorola Moto E14 Test Point merupakan metode penting bagi teknisi untuk memperbaiki perangkat yang mengalami kerusakan software berat. Karena menggunakan chipset Unisoc (SPRD), test point ini akan memaksa perangkat masuk ke mode EDL / Diag, sehingga firmware dapat diflash kembali menggunakan tool seperti SPD Research Tool atau Pandora Box.
