Pada perangkat Motorola Moto G34 dan Moto G45 5G dengan codename FOGOS, metode test point digunakan untuk memaksa device masuk ke mode EDL / Qualcomm 9008.
Metode ini sangat berguna ketika ponsel:
- Mati total
- Tidak bisa masuk fastboot
- Gagal flash
- Hardbrick akibat salah firmware
Dengan test point, proses BlankFlash Moto G45 5G tetap bisa dilakukan meskipun HP tidak menyala.
📱 Device yang Didukung
Metode test point ini berlaku untuk:
- Motorola Moto G34 5G
- Motorola Moto G45 5G
- Codename board: FOGOS
- Chipset: Qualcomm Snapdragon
⚠️ Kapan Harus Menggunakan Test Point?
Gunakan test point jika mengalami kondisi berikut:
- ❌ Mati total (0 ampere)
- ❌ Tidak terdeteksi fastboot
- ❌ Tidak bisa masuk recovery
- ❌ Gagal flash OTA / fastboot
- ❌ Bootloop berat
- ❌ Terkunci di logo Motorola
🧰 Alat yang Dibutuhkan
🔹 Peralatan
- Pinset / kabel jumper
- Obeng set (bongkar casing)
- Kabel USB berkualitas
- PC / Laptop Windows
🔹 Software
- Qualcomm USB Driver
- Software Fix
- File Blank Flash / Firmware 9008 (FOGOS)

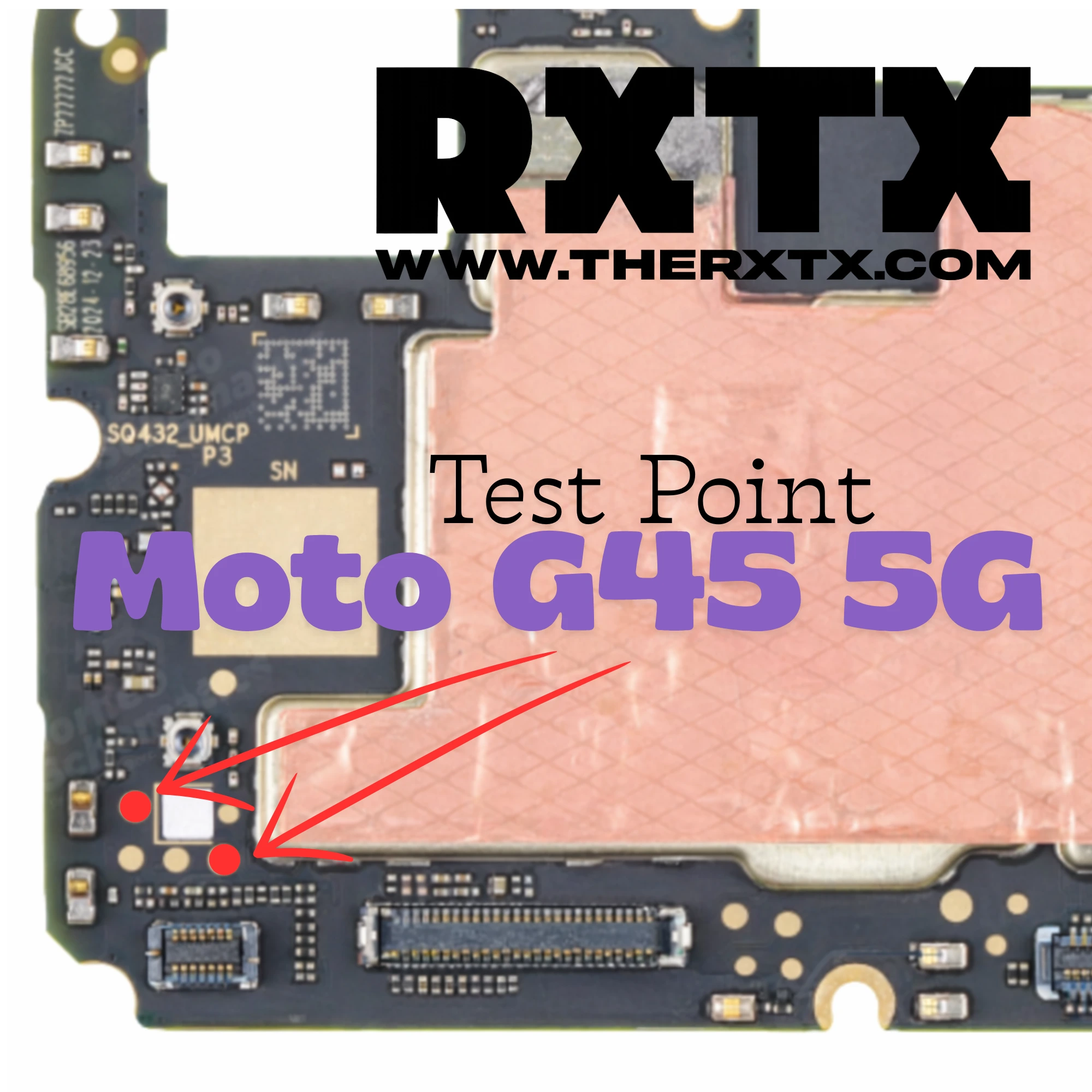

🔍 Lokasi Test Point Moto G34 / G45 5G
Pada motherboard Moto G34 & G45 5G, test point terdiri dari dua pin kecil yang harus di-short (disatukan).
📌 Ciri-ciri:
- Dua titik kecil berdekatan
- Biasanya dekat konektor fleksibel
- Tidak boleh short ke ground sembarangan

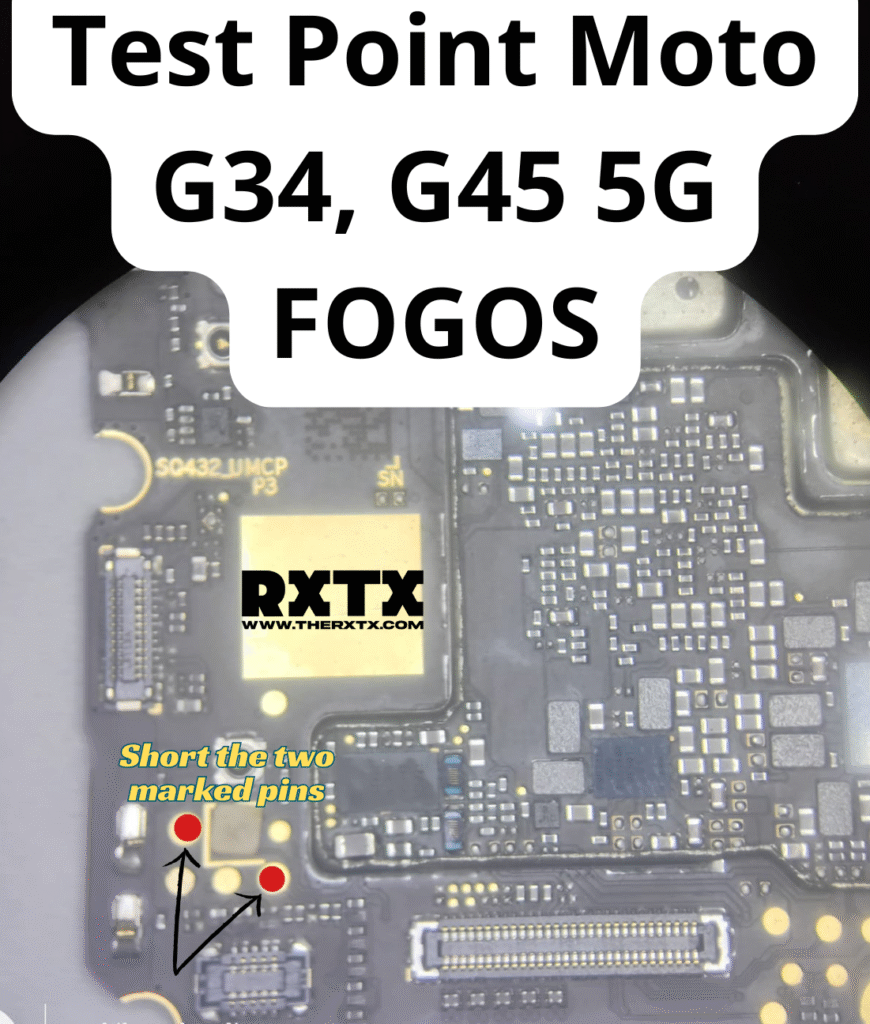

👉 Short kedua pin yang ditandai (lihat gambar) menggunakan pinset saat USB dicolokkan ke PC.
🔌 Cara Masuk Mode 9008 via Test Point
1️⃣ Bongkar Unit
- Lepas back cover
- Lepas konektor baterai (jika perlu)
2️⃣ Hubungkan Test Point
- Short dua pin test point
- Tahan posisi short
3️⃣ Sambungkan USB ke PC
- Colok kabel USB ke PC
- Lepas short setelah terdeteksi
4️⃣ Cek di Device Manager
Jika berhasil, akan muncul:
Qualcomm HS-USB QDLoader 9008
✅ Jika Sudah Masuk 9008
Setelah device terdeteksi 9008, kamu bisa lanjut ke:
- BlankFlash firmware EDL
- Write ulang partisi rusak
- Unbrick total
⚠️ Catatan Penting (Wajib Dibaca)
- 🔴 Jangan short terlalu lama
- 🔴 Jangan salah titik (bisa short IC lain)
- 🔐 Backup Full atau IMEI jika masih memungkinkan
- ⚡ Gunakan USB & port stabil
- ❌ Salah file bisa menyebabkan hardbrick permanen
🧠 Tips Teknisi
- Jika tidak terdeteksi 9008 → ganti kabel USB
- Jika COM port hilang → reinstall driver Qualcomm
- Jika blank flash selesai lanjut flash Fastboot
- Gunakan file sesuai FOGOS, jangan silang varian
🎯 Penutup
Metode Test Point Motorola Moto G34 & G45 5G (FOGOS) adalah solusi terakhir dan paling efektif untuk kasus mati total & hardbrick.
Teknik ini wajib dikuasai oleh:
- Teknisi ponsel
- Repair Qualcomm
- Spesialis deadboot
