Vivo Y12s PD2036F Mediatek menggunakan memori eMMC, sehingga proses perbaikan software seperti read/write dump, revive deadboot, atau perbaikan bootloop dapat dilakukan melalui metode ISP (In System Programming) tanpa harus melepas IC eMMC dari PCB.
Apa itu ISP pada Vivo Y12s?
ISP adalah metode mengakses eMMC langsung dari jalur PCB menggunakan box flash seperti UFI, EasyJTAG, Flash64, Z3X, dan sejenisnya.
Metode ini sangat berguna ketika:
- HP mati total (deadboot)
- Tidak terdeteksi via USB
- Gagal flash normal
- Bootloop berat
- Ingin backup data penting (NV / userdata)
ISP Pinout Vivo Y12s PD2036F

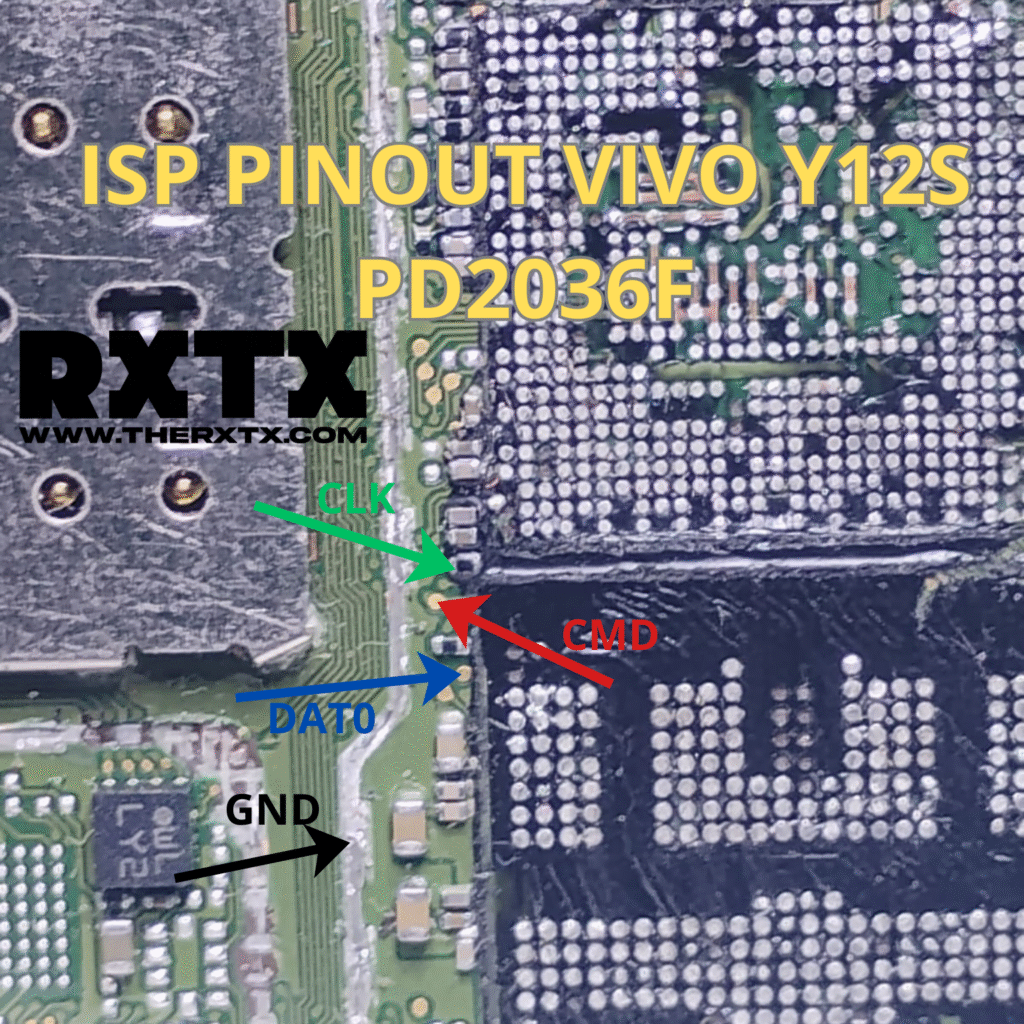

Berikut gambar isp pinout vivo y12s pd2036f
Umumnya titik ISP Vivo Y12s terdiri dari 3 jalur utama eMMC, yaitu:
- CMD (Command)
- CLK (Clock)
- DAT0 (Data 0)
Tambahan:
- GND (Ground) → bisa ambil dari shield, baut PCB, atau ground besar terdekat
- VCC/VCCQ → biasanya tidak perlu disuntik, cukup dari baterai
⚠️ Catatan: Posisi titik ISP bisa sedikit berbeda tergantung revisi PCB, jadi selalu cocokkan dengan jalur yang mengarah ke IC eMMC.
Tips Aman Saat ISP Vivo Y12s
- Kupas coating tipis saja, jangan sampai putus jalur
- Gunakan kabel pendek, terutama CLK
- Lepas baterai saat pertama connect ISP
- Jika tidak detect:
- Turunkan speed di tool
- Tahan tombol power saat connect
- Coba posisi GND lain
Tool yang Umum Digunakan
- UFI Box
- EasyJTAG
- Flash64
- Z3X EasyJTAG
Mode: eMMC ISP (bukan UFS)
Penutup
Metode ISP Vivo Y12s PD2036F sangat membantu teknisi untuk menangani kasus berat tanpa bongkar IC. Dengan titik ISP yang tepat dan teknik yang rapi, proses baca/tulis eMMC bisa dilakukan dengan aman dan efisien.
