ISP Pinout Redmi 14C menjadi salah satu metode paling efektif untuk melakukan perbaikan pada perangkat yang mengalami kerusakan seperti bootloop, mati total, atau gagal flashing. Dengan teknik ISP (In-System Programming), teknisi dapat mengakses IC eMMC secara langsung tanpa harus melepasnya dari motherboard.
Artikel ini akan membahas titik ISP Redmi 14C secara lengkap, termasuk jalur penting seperti DAT0, CLK, CMD, serta tegangan kerja yang wajib diperhatikan.
Bagi kamu yang mengalami masalah jaringan setelah perbaikan, kamu juga bisa menggunakan file NV khusus Xiaomi MediaTek yang sudah kami sediakan di halaman berikut:
👉 Kumpulan File NV XIAOMI MediaTek – Fix IMEI

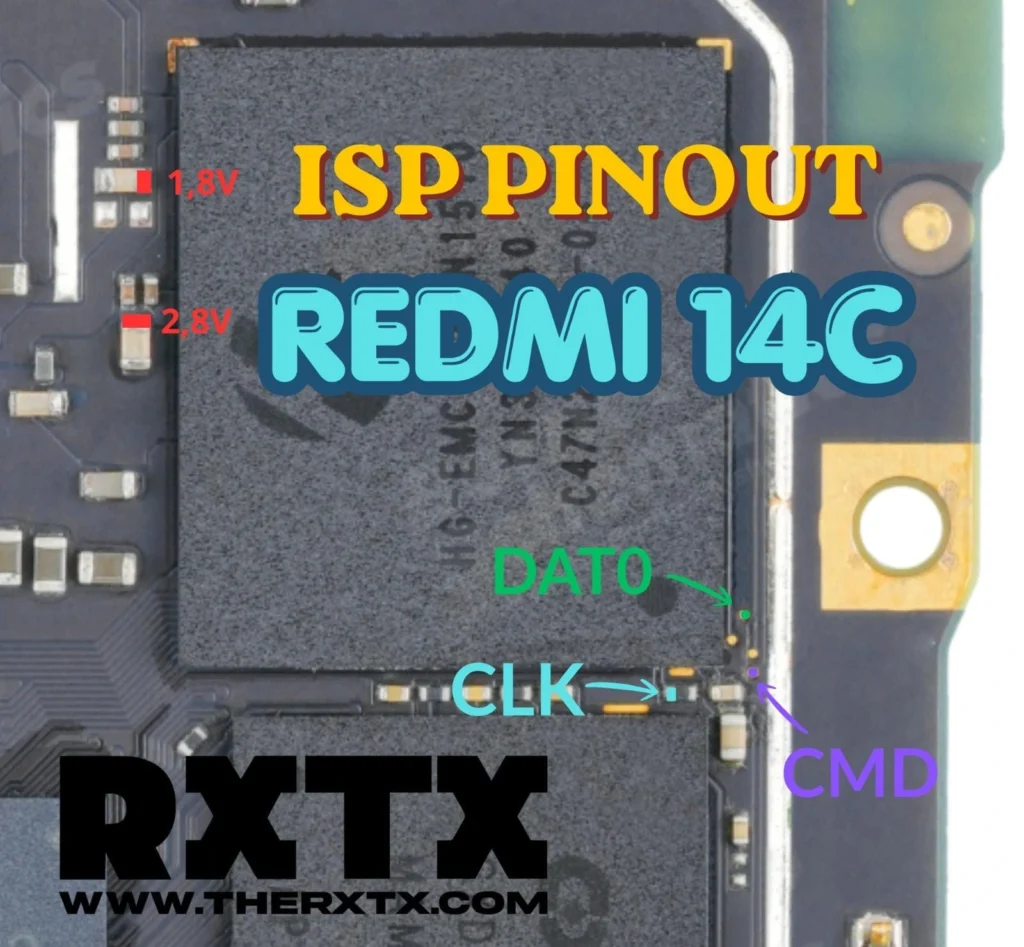

📍 Penjelasan Gambar ISP Pinout Redmi 14C
Pada gambar di atas, terdapat beberapa titik penting yang digunakan untuk proses ISP:
🔹 Tegangan Penting
- 1.8V → Supply untuk VCCQ (I/O eMMC/UFS)
- 2.8V → Supply untuk VCC (Power utama eMMC)
Tegangan ini sangat krusial. Jika salah injeksi tegangan, IC bisa rusak permanen.
🔧 Fungsi Jalur ISP Pinout Redmi 14C
Berikut penjelasan masing-masing jalur utama:
🟢 DAT0
- Jalur data utama antara eMMC dan tool
- Digunakan untuk proses read/write data
- Wajib terhubung dengan baik agar terdeteksi
🔵 CLK (Clock)
- Jalur sinyal clock (detak komunikasi)
- Mengatur sinkronisasi data antara eMMC dan tool ISP
🟣 CMD (Command)
- Jalur perintah dari tool ke eMMC
- Mengontrol proses komunikasi (read, write, erase)
⚠️ Ciri-Ciri Jalur Bermasalah
Saat melakukan pengecekan ISP, perhatikan kondisi berikut:
- ❌ DAT0 tidak terdeteksi → biasanya jalur putus atau IC rusak
- ❌ Tegangan 2.8V drop → indikasi short di eMMC
- ❌ Tidak ada respon → kemungkinan CMD / CLK tidak tersambung
🛠️ Fungsi ISP pada Redmi 14C
Teknik ISP bisa digunakan untuk:
- Flash ulang firmware (Eng Rom Redmi 14C / Global)
- Backup data eMMC
- Perbaikan bootloop / stuck logo
- Mengatasi mati total akibat corrupt
- Repair IMEI (jika support)
Untuk referensi teknis tambahan tentang arsitektur eMMC dan cara kerjanya, kamu bisa baca dokumentasi resmi dari JEDEC berikut:
👉 https://www.jedec.org/standards-documents/docs/jesd84-b51
💡 Tips Penting Sebelum ISP
Agar proses berjalan lancar dan aman, perhatikan hal berikut:
- Gunakan kabel jumper pendek agar stabil
- Pastikan titik tidak short satu sama lain
- Gunakan power supply stabil (jangan overvolt)
- Bersihkan area pin sebelum solder
- Gunakan tool seperti UFI, EasyJTAG, atau MIPI Tester
🔗 Kesimpulan
ISP Pinout Redmi 14C adalah solusi efektif bagi teknisi untuk memperbaiki kerusakan software maupun hardware ringan tanpa harus melepas IC eMMC. Dengan memahami jalur DAT0, CLK, CMD serta tegangan 1.8V dan 2.8V, proses flashing bisa dilakukan dengan lebih aman dan maksimal.
