ISP Pinout Vivo Y19s menjadi salah satu metode paling efektif untuk melakukan perbaikan perangkat seperti bootloop, mati total, hingga kerusakan sistem tanpa harus melepas IC eMMC. Dengan mengetahui jalur CLK, CMD, dan DAT0, teknisi bisa langsung melakukan flashing atau backup dengan lebih cepat dan aman.
Untuk kebutuhan file, kamu bisa langsung gunakan Dump berikut:
👉 Dump XML Vivo Y19s PD2420F (Unisoc) – Hasil Backup F64 Box

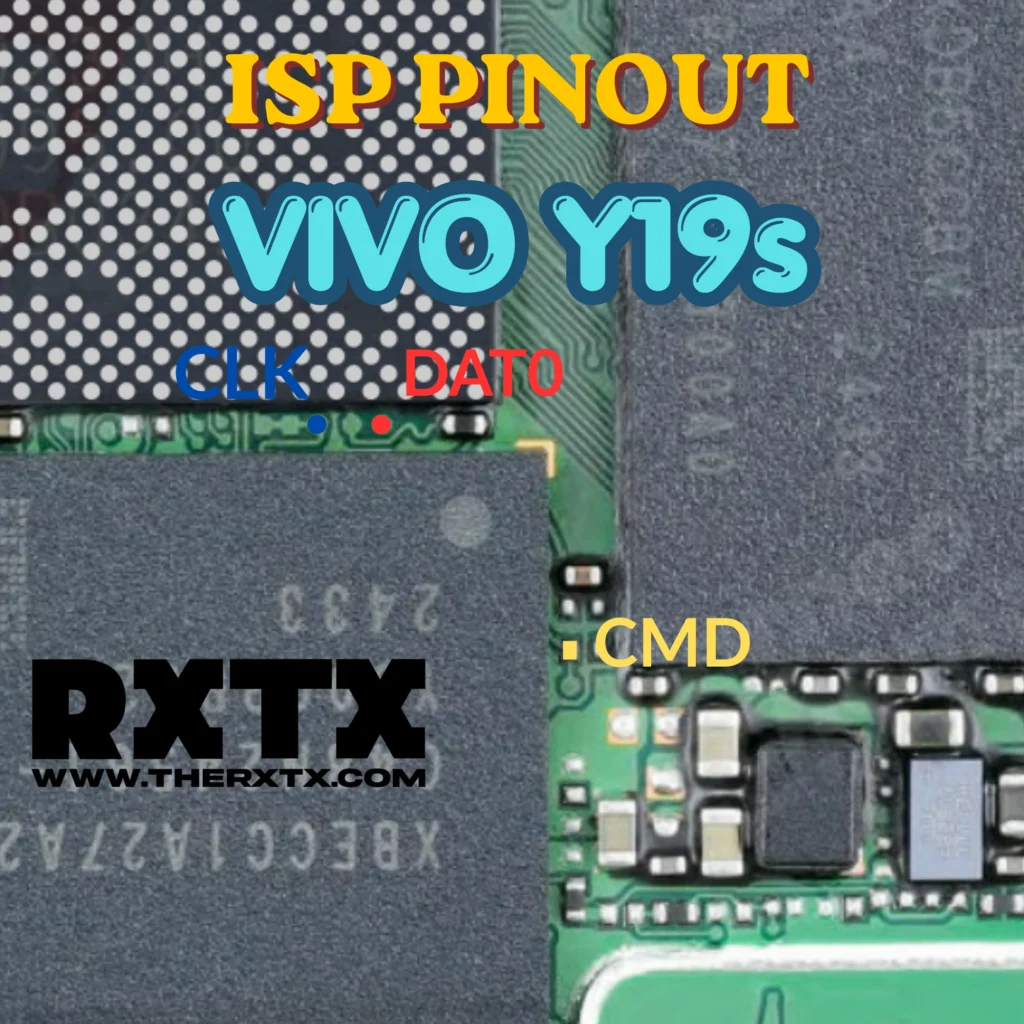

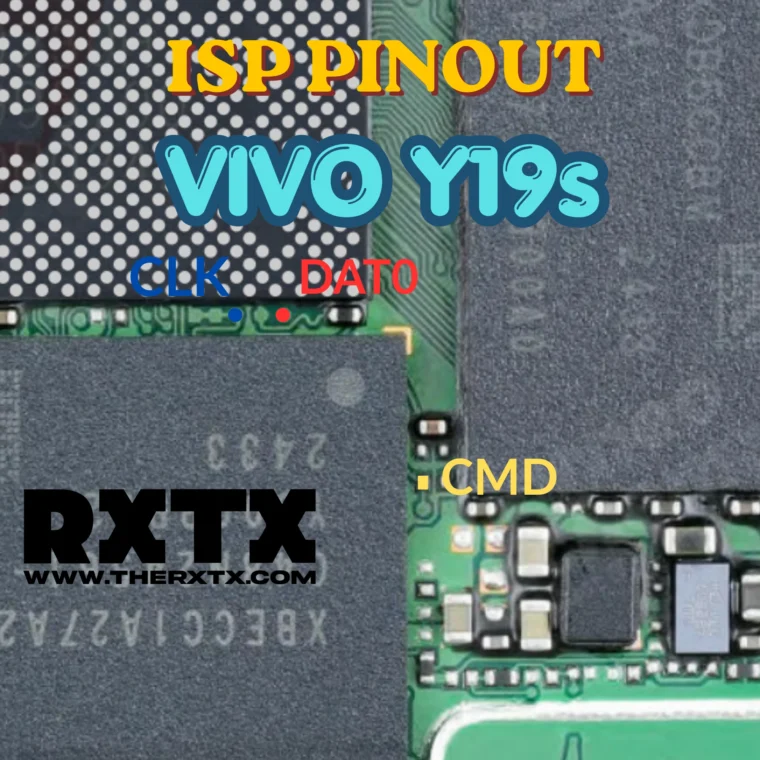

Gunakan gambar di atas sebagai acuan titik sambungan ISP. Pastikan posisi pin sesuai agar tidak terjadi kesalahan koneksi.
🔍 Keterangan Jalur ISP Pinout Vivo Y19s
Berikut fungsi masing-masing jalur pada ISP Vivo Y19s:
- CLK (Clock)
Jalur sinyal clock untuk sinkronisasi komunikasi antara eMMC dan tool. - CMD (Command)
Jalur perintah utama yang digunakan untuk mengontrol akses ke eMMC. - DAT0 (Data 0)
Jalur data utama untuk proses read dan write.
📌 Ketiga jalur ini adalah wajib dalam metode ISP.
⚙️ Fungsi ISP pada Vivo Y19s
Metode ISP digunakan oleh teknisi untuk berbagai kebutuhan, seperti:
- Mengatasi bootloop
- Perbaikan mati total (matot)
- Backup / restore full dump
- Repair IMEI / baseband
- Bypass akses tanpa lepas IC
Jika kamu mencari referensi ISP lainnya, bisa cek kumpulan lengkap di sini:
👉 ISP Pinout Vivo Lengkap Semua Tipe – eMMC & UFS
🔧 Cara Menggunakan ISP Vivo Y19s
Ikuti langkah berikut:
- Siapkan alat:
- UFI Box / Easy JTAG / sejenisnya
- Hubungkan kabel ke titik:
- CLK → sesuai gambar
- CMD → sesuai gambar
- DAT0 → sesuai gambar
- GND → ground PCB
- Hubungkan ke PC dan buka software tool
- Tekan tombol power / lakukan trigger jika perlu
- Lakukan proses:
- Identify eMMC
- Read / Write data
💡 Tips Agar ISP Berhasil
- Gunakan kabel pendek agar stabil
- Pastikan jalur DAT0 tidak putus
- Jika tidak terdeteksi:
- Coba short DAT0 ke GND
- Lepas resistor pull-up jika perlu
- Gunakan tegangan normal:
- VCC: 2.8V – 3.3V
- VCCQ: 1.8V
Untuk memahami lebih dalam tentang metode ISP dan eMMC, kamu juga bisa membaca referensi teknis berikut:
👉 https://en.wikipedia.org/wiki/Embedded_MultiMediaCard
⚠️ Risiko dan Perhatian
- Salah titik bisa menyebabkan short
- Tegangan tidak stabil bisa merusak eMMC
- Hindari panas berlebih saat solder
Disarankan hanya untuk teknisi yang sudah berpengalaman.
📌 Kesimpulan
Titik ISP Vivo Y19s (Tested) ini sangat membantu dalam proses perbaikan tanpa harus melepas IC eMMC. Dengan mengikuti jalur CLK, CMD, dan DAT0 yang benar, proses flashing, backup, dan repair bisa dilakukan dengan lebih cepat, aman, dan efisien.
