Kumpulan RSA Xiaomi merupakan halaman referensi teknisi yang berisi berbagai gambar RSA untuk perangkat Xiaomi, Redmi, dan POCO.

Halaman ini dibuat sebagai database RSA Xiaomi dalam satu halaman, sehingga teknisi tidak perlu mencari referensi dari banyak artikel yang berbeda.

Setiap model dapat memiliki satu atau beberapa gambar RSA. Informasi seperti IMEI, Auto Global, Remove, Replace, atau tindakan lainnya dapat dilihat langsung melalui tanda yang terdapat pada gambar.

Catatan: Pastikan model, codename, dan motherboard sesuai dengan gambar referensi sebelum melakukan pekerjaan.

Kumpulan RSA Xiaomi

Kumpulan referensi gambar RSA Xiaomi, Redmi, dan POCO untuk kebutuhan teknisi. Informasi jenis RSA dan tindakan dapat dilihat langsung pada gambar.

Semua Poco Redmi Redmi Note

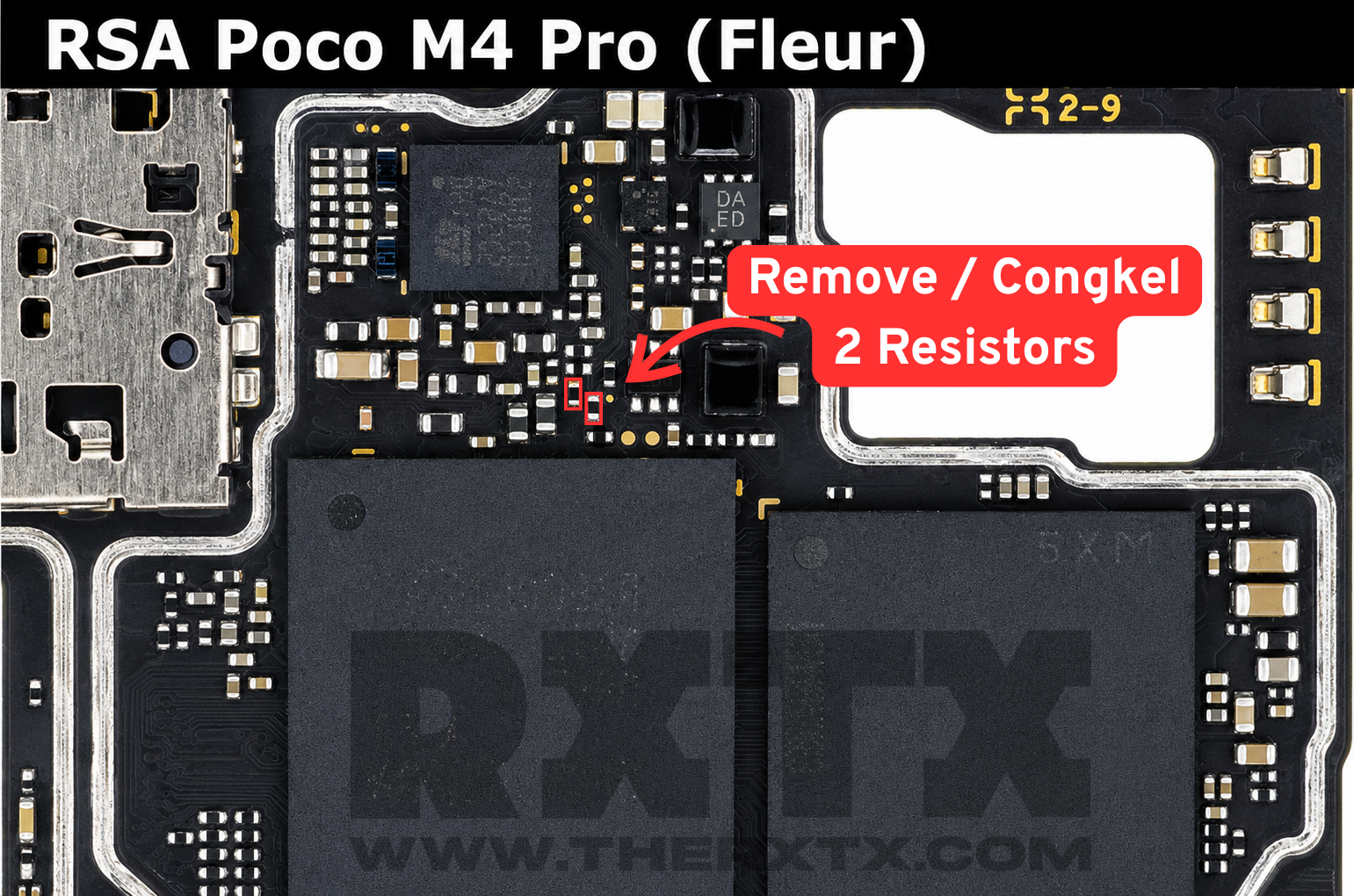

Poco M4 Pro

Codename: Fleur

📌 Lihat tanda pada gambar untuk mengetahui jenis RSA dan tindakan yang diperlukan.

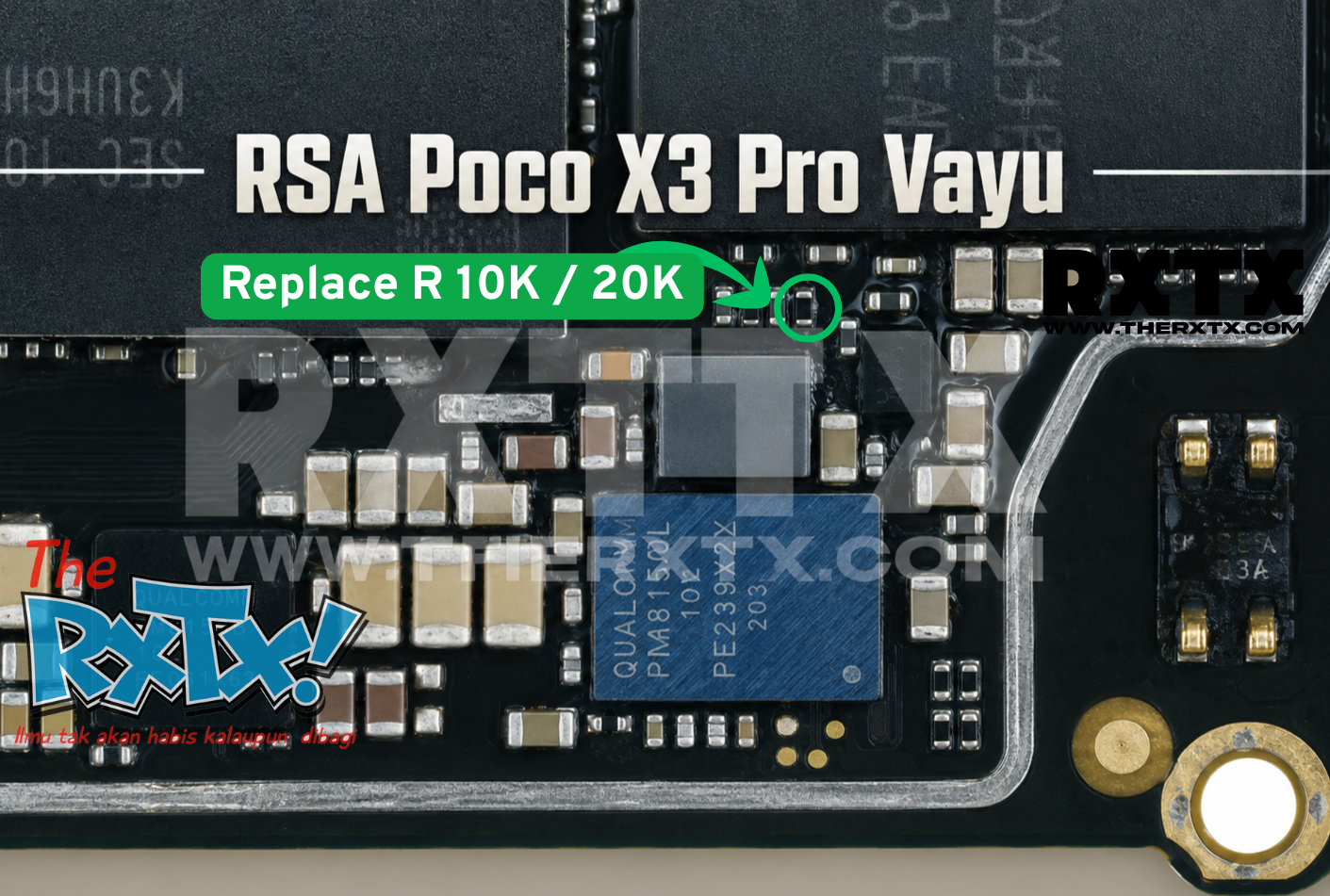

Poco X3 Pro

Codename: Vayu

📌 Lihat tanda pada gambar untuk mengetahui jenis RSA dan tindakan yang diperlukan.

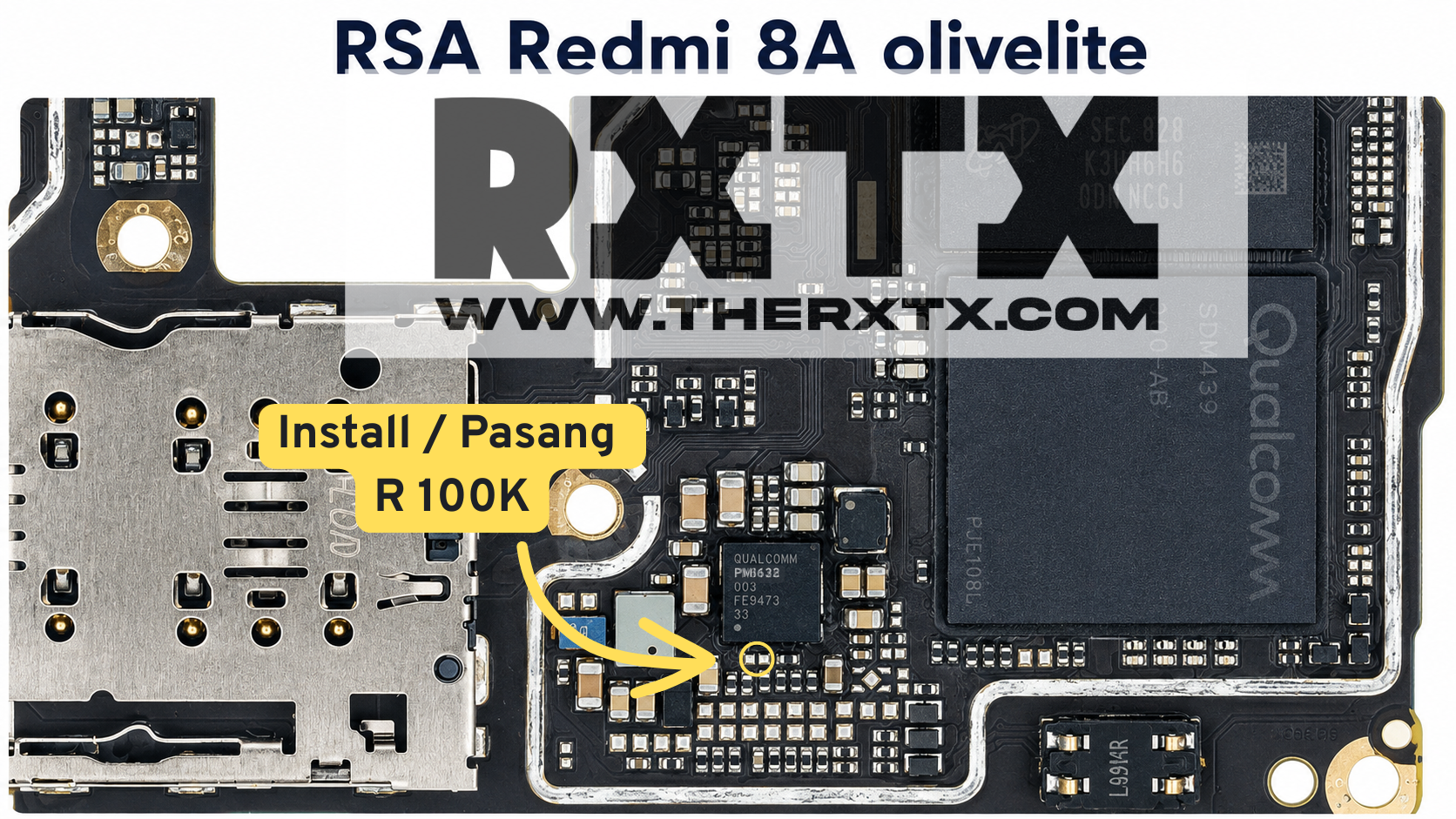

Redmi 8A

Codename: Olivelite

📌 Lihat tanda pada gambar untuk mengetahui jenis RSA dan tindakan yang diperlukan.

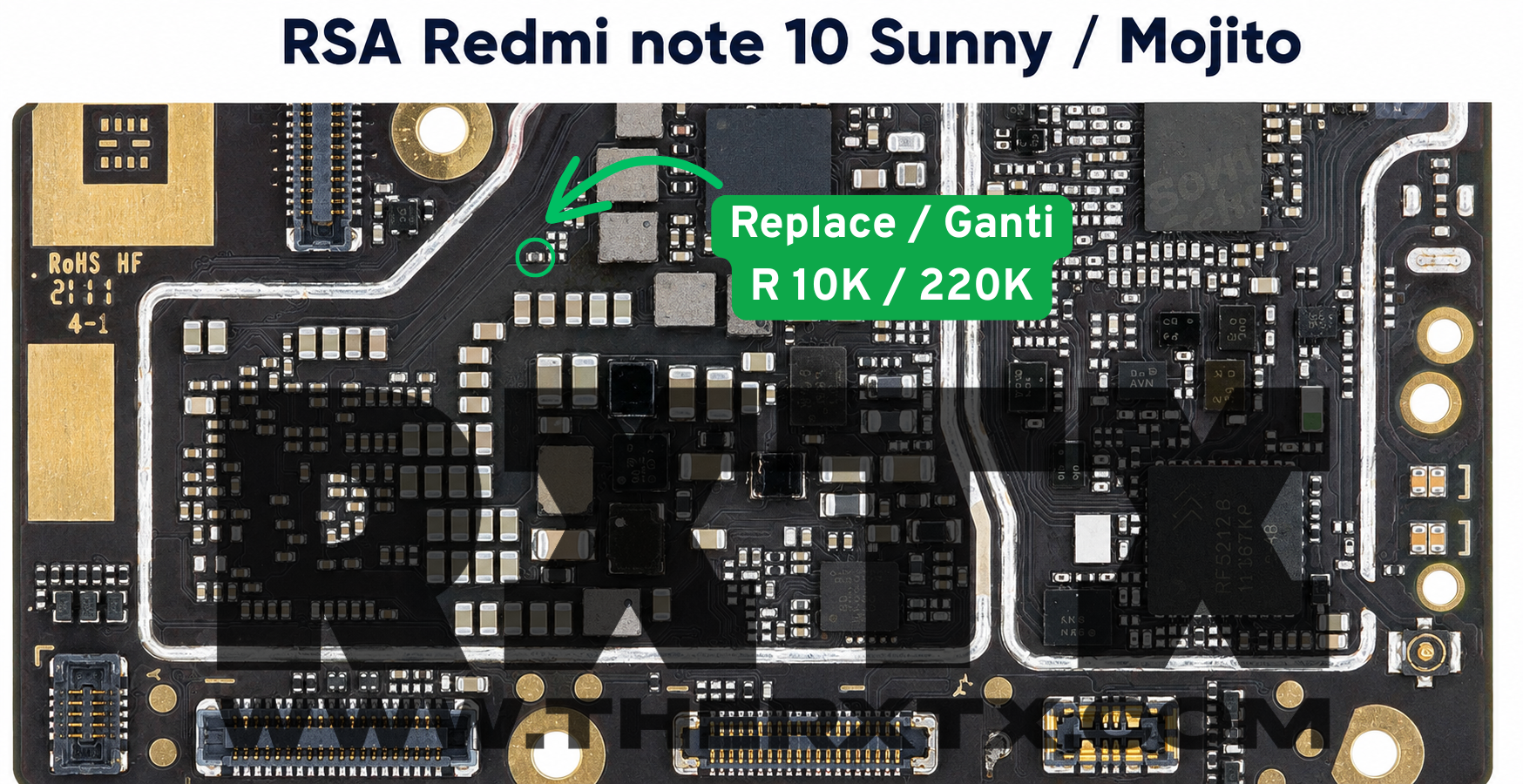

Redmi note 10

Codename: Sunny / Mojito

📌 Lihat tanda pada gambar untuk mengetahui jenis RSA dan tindakan yang diperlukan.

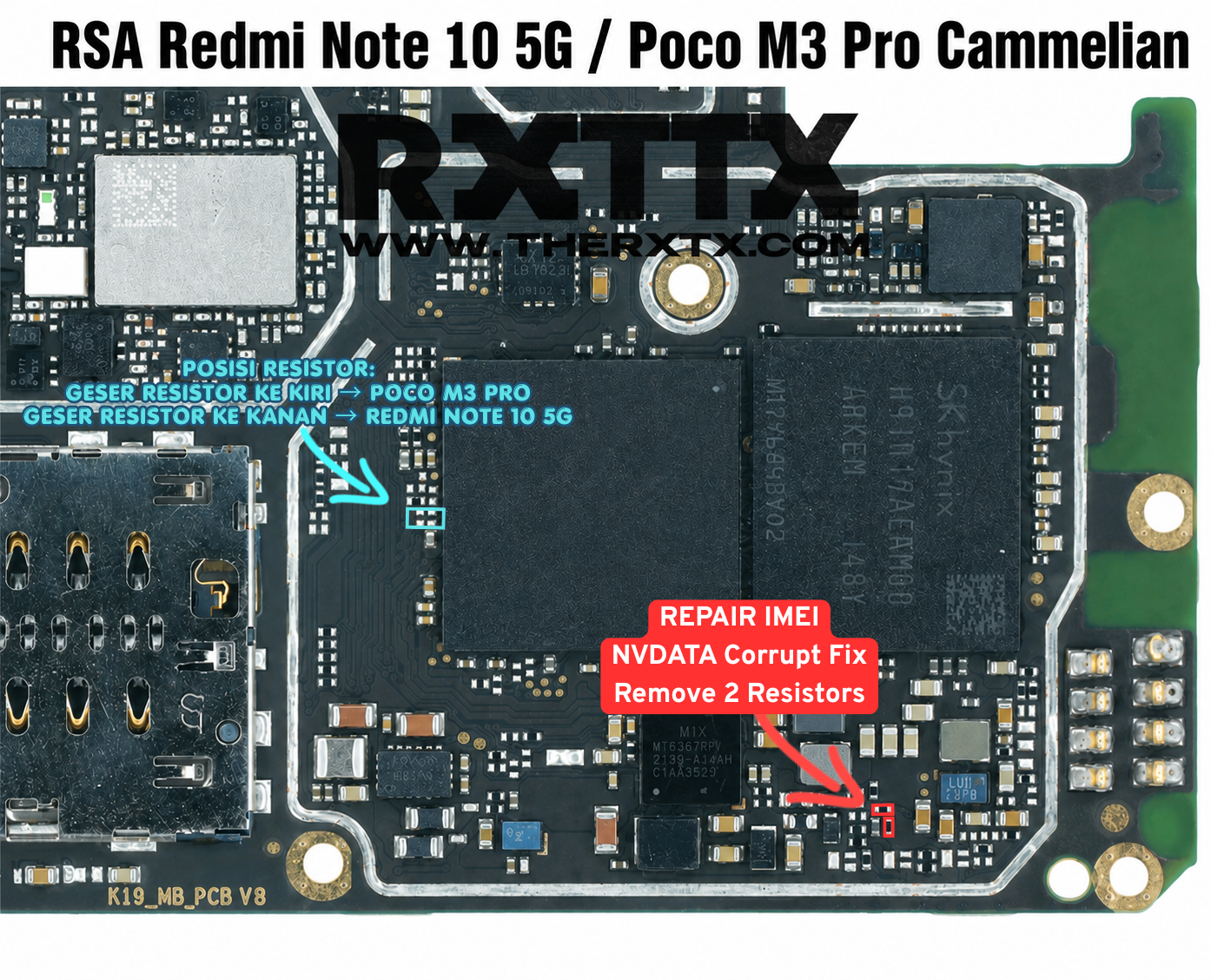

Redmi Note 10 5G / Poco M3 Pro

Codename: Camellia

📌 Lihat tanda pada gambar untuk mengetahui jenis RSA dan tindakan yang diperlukan.

Model RSA tidak ditemukan.

×

🔧 Cara Membaca Gambar RSA

Setiap gambar RSA dapat memiliki tanda yang berbeda sesuai kebutuhan pekerjaan.

Contohnya:

🔴 REMOVE / CONGKEL
Komponen atau resistor dilepas sesuai tanda pada gambar.

🟢 REPLACE / GANTI
Komponen diganti dengan nilai atau komponen yang ditunjukkan pada gambar.

🟡 INSTALL / PASANG
Komponen dipasang di area yang tadinya kosong.

🔵 RSA / FUNGSI LAINNYA
Jenis pekerjaan mengikuti keterangan yang terdapat pada gambar.

Penting: Jangan menentukan tindakan hanya berdasarkan nama model. Selalu cocokkan gambar RSA, posisi komponen, dan motherboard yang sedang dikerjakan.

📚 Referensi Xiaomi Lainnya

Selain RSA, RXTX juga menyediakan berbagai referensi untuk kebutuhan teknisi Android seperti Dump File, Flash File, ISP Pinout, Test Point, QCN, NV Backup, dan file repair lainnya.

Gunakan pencarian RXTX untuk menemukan file berdasarkan brand, model, atau jenis kebutuhan repair.

⚠️ Disclaimer

Kumpulan RSA ini dibuat sebagai referensi teknisi. Setiap motherboard dan revisi perangkat dapat memiliki perbedaan.

Sebelum melakukan pekerjaan:

1. Pastikan model perangkat sesuai.
2. Pastikan codename sesuai.
3. Cocokkan motherboard dengan gambar.
4. Periksa kembali posisi resistor atau komponen.
5. Simpan backup sebelum melakukan perubahan pada hardware.
