Vivo Y18 Y03 ISP Pinout adalah titik jalur penting seperti CMD, CLK, dan DAT0 yang digunakan untuk komunikasi langsung ke eMMC menggunakan tools seperti UFI, EasyJTAG, F64, atau MipiTester.
Vivo Y18 dan Vivo Y03 merupakan smartphone entry-level terbaru yang menggunakan sistem penyimpanan eMMC. Untuk kebutuhan teknisi seperti bypass FRP, read/write dump, atau perbaikan dead boot, metode ISP (In-System Programming) menjadi solusi paling efektif karena bisa mengakses langsung ke memori tanpa harus melepas IC.

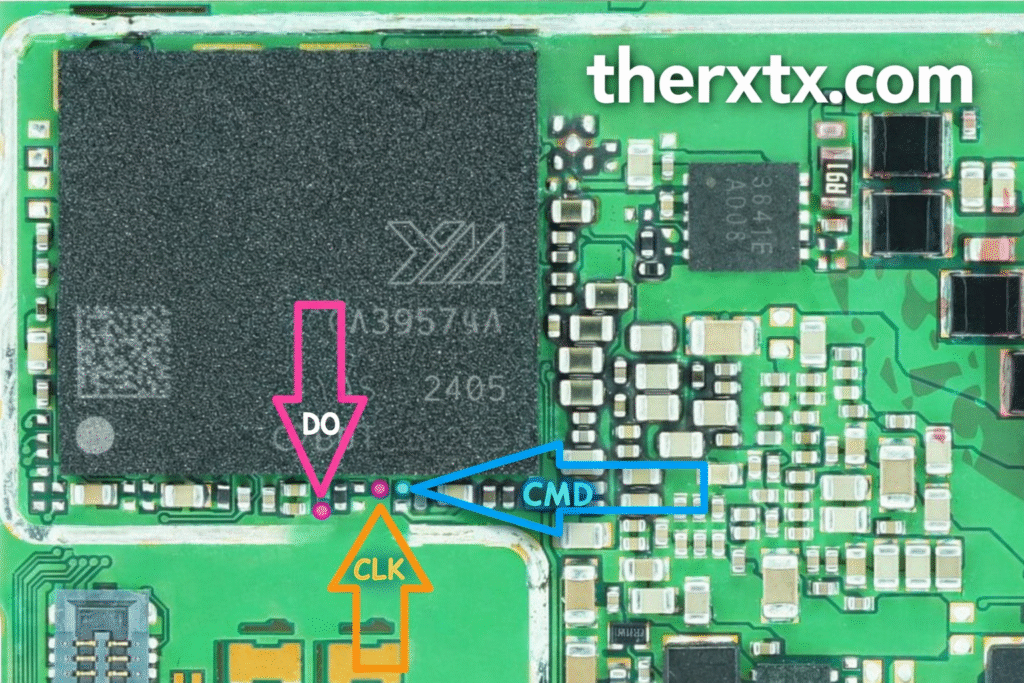

🖼️ Gambar ISP Pinout Vivo Y18 / Y03
👉 Keterangan pin:
- CMD (Command) → jalur kontrol utama
- CLK (Clock) → jalur sinkronisasi data
- D0 (Data Line 0) → jalur pembacaan data
- GND & VCC/VCCQ → sumber daya
🔧 Fungsi ISP Pinout Vivo Y18 & Y03
ISP pinout digunakan untuk:
- Bypass FRP (Factory Reset Protection)
- Flash firmware langsung (tanpa boot normal)
- Backup / restore dump eMMC
- Perbaikan dead boot / hardbrick
- Unlock dan repair sistem
Teknik ini sering digunakan ketika device tidak bisa masuk recovery atau tidak terdeteksi oleh PC secara normal.
⚡ Letak & Jalur ISP Vivo Y18 / Y03
Berdasarkan referensi teknisi dan forum, Vivo Y18 dan Y03 memiliki jalur ISP yang mirip karena platform hardware yang sejenis.
Biasanya titik ISP berada:
- Di sekitar IC eMMC
- Dekat jalur resistor kecil
- Memerlukan mikroskop untuk akurasi tinggi
⚠️ Tips:
- Gunakan kabel jumper halus
- Jangan sampai short antar titik
- Pastikan GND stabil
🛠️ Tools yang Dibutuhkan
Untuk melakukan ISP, kamu butuh:
- UFI Box / EasyJTAG / MipiTester / Flash64
- Kabel ISP (kawat jumper / pinset khusus)
- Solder
- Mikroskop / kaca pembesar
Untuk melanjutkan proses flashing Vivo Y18, kamu bisa download file dump di halaman berikut:
👉 Vivo Y18 PD2327F Dump Lengkap:
Vivo Y18 PD2327F Dump XML MTK Easy JTAG Plus – Full Backup
👉 Untuk video cara write dump Vivo Y18, kamu bisa menontonnya melalui tautan berikut:
Vivo Y18 PD2327F Dump XML MTK
📌 Kesimpulan
ISP pinout pada Vivo Y18 dan Y03 sangat penting untuk teknisi dalam menangani kasus berat seperti dead boot atau FRP. Dengan memahami jalur CMD, CLK, dan DO serta menggunakan tools yang tepat, proses perbaikan bisa dilakukan tanpa harus mengganti IC.
Lihat Semua VIVO ISP Pinout:
VIVO ISP Pinout Lengkap eMMC & UFS
Metode ini memang membutuhkan ketelitian tinggi, tapi hasilnya sangat efektif dibanding metode software biasa.
