ISP Vivo Y03T PD2360F adalah metode yang sering digunakan teknisi untuk mengakses eMMC secara langsung tanpa harus melepas IC dari motherboard. Teknik ini sangat membantu ketika perangkat mengalami dead boot, gagal flashing, atau tidak terdeteksi di komputer, sehingga proses perbaikan bisa dilakukan lebih cepat dan aman.
Mengenal Metode ISP
ISP (In-System Programming) adalah teknik akses langsung ke memori eMMC melalui titik tertentu di papan PCB. Metode ini biasanya digunakan ketika perangkat sudah tidak bisa diperbaiki dengan cara flashing biasa.
Untuk memahami konsep eMMC lebih dalam, kamu bisa membaca penjelasan teknis di:
👉 https://en.wikipedia.org/wiki/Embedded_MultiMediaCard
Dengan ISP, teknisi dapat:
- Melakukan read / backup data
- Menulis ulang firmware
- Memperbaiki dead boot
- Mengatasi kerusakan sistem berat
Jalur Penting ISP eMMC
Dalam proses ISP Vivo Y03T PD2360F, hanya beberapa jalur utama yang digunakan:
CMD (Command)
Digunakan untuk mengirim perintah dari tool ke eMMC.
CLK (Clock)
Berfungsi sebagai sinkronisasi komunikasi data.
DAT0 (Data)
Jalur utama transfer data (mode 1-bit).
GND (Ground)
Sebagai jalur referensi agar koneksi stabil.

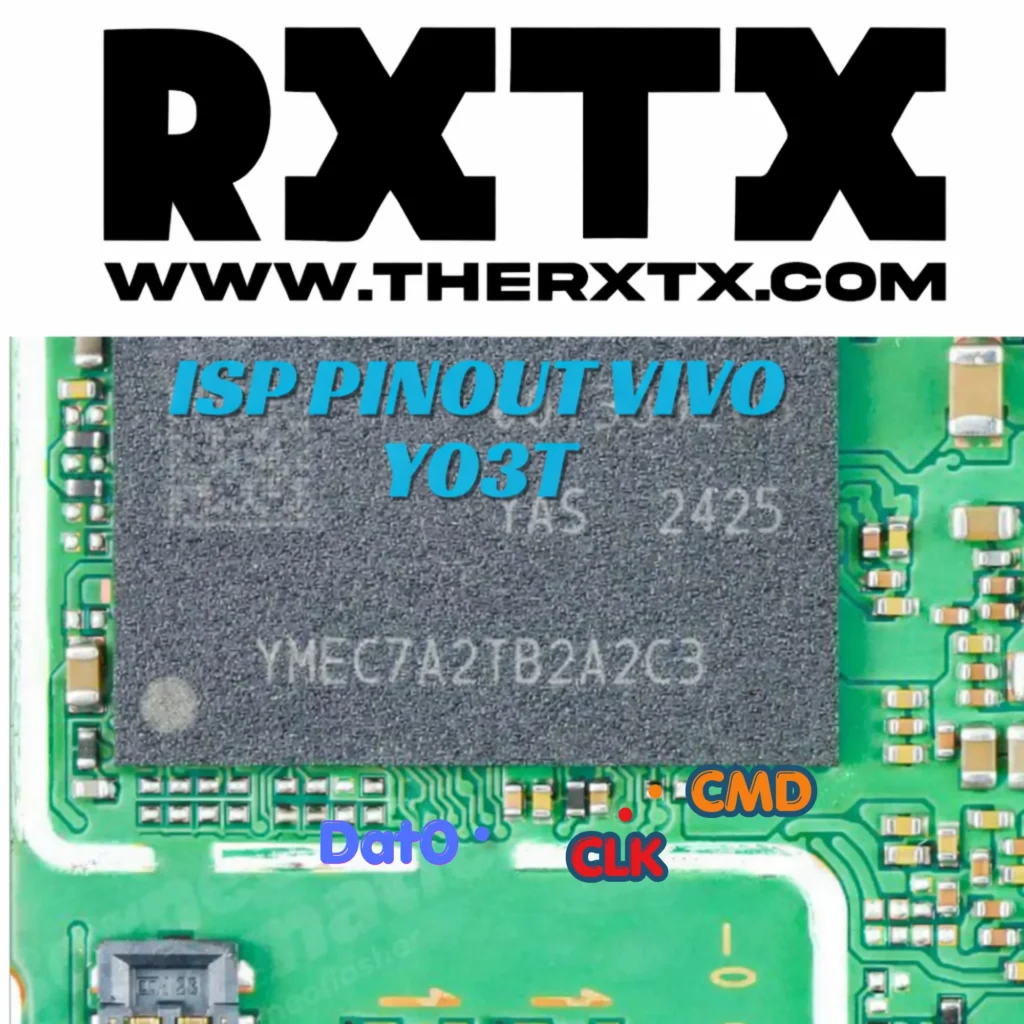

📌 Gambar ISP Vivo Y03T PD2360F
Karakter ISP Vivo Y03T PD2360F
Setiap tipe smartphone memiliki layout yang berbeda. Pada Vivo Y03T, titik ISP berada di sekitar IC eMMC dengan ukuran kecil, sehingga membutuhkan ketelitian tinggi saat pemasangan kabel.
Kesalahan kecil seperti salah titik atau short bisa menyebabkan kerusakan yang lebih serius.
Peralatan yang Dibutuhkan
- Easy JTAG Plus / UFI Box
- Kabel jumper halus
- Mikroskop (disarankan)
- Power supply (opsional)
Langkah Singkat Pengerjaan ISP
- Matikan perangkat dan lepaskan baterai
- Temukan titik ISP sesuai gambar
- Hubungkan CMD, CLK, DAT0, dan GND
- Sambungkan ke tool
- Jalankan deteksi eMMC
- Lakukan proses read atau write
Tips Agar ISP Berhasil
- Gunakan kabel pendek dan halus
- Pastikan ground kuat
- Hindari short antar jalur
- Fokus pada jalur CLK (paling sensitif)
- Gunakan kecepatan rendah saat awal koneksi
Untuk referensi tambahan, kamu juga bisa membaca panduan berikut:
Lihat Semua VIVO ISP Pinout:
VIVO ISP Pinout Lengkap eMMC & UFS
Penutup
Metode ISP Vivo Y03T PD2360F merupakan solusi efektif untuk menangani kerusakan berat pada perangkat, terutama yang sudah tidak bisa diperbaiki dengan metode biasa. Dengan teknik yang tepat dan alat yang memadai, proses ini dapat dilakukan tanpa harus melepas IC eMMC.
